产品概述

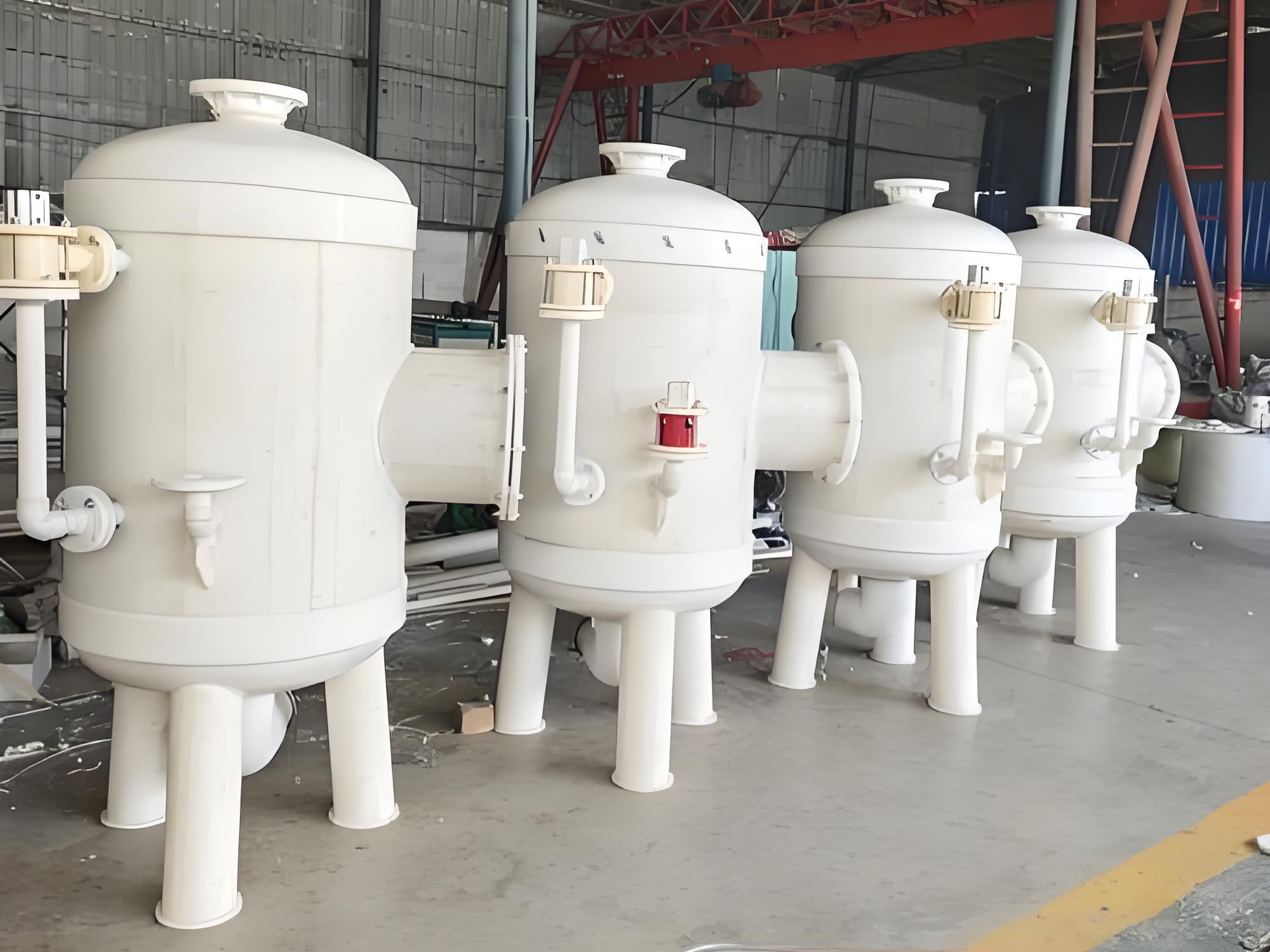

真空过滤机排液罐（又称气液分离罐）是真空过滤系统的核心配套组件，专为真空环境下实现气液高效分离、滤液稳定收集与自动排放设计，直接保障过滤机连续稳定运行，广泛适配工业废水处理、冶金选矿、化工制药、电厂脱硫等多领域固液分离工艺。

核心结构与组成表格

结构部件	功能说明	材质选型
承压筒体	承载气液混合物，构建稳定真空分离空间	碳钢衬胶、304/316L 不锈钢、PP（耐腐适配）
气液分离装置	实现气体与液体快速分离，避免液滴进入真空系统	内置导流 / 旋流结构
排液执行机构	控制滤液定时 / 定液位排放，适配不同安装场景	气动 / 电动排液阀、浮球自动排液组件
真空接口	连接真空系统，维持设备负压环境	法兰式（适配标准管道）
液位 / 真空监测	实时显示液位与真空度，辅助工艺调控	就地真空表、液位计（玻璃 / 磁翻板）
防倒吸组件	防止真空系统倒吸，保护后端设备	浮球逆止阀、防回流密封件

工作原理
设备运行时，真空过滤机产生的负压将滤液与气体混合物吸入罐内，经旋流 / 导流分离后，气体通过顶部接口接入真空系统；液体沉降至罐底，根据工艺设定（定时 / 定液位），通过排液阀自动排放至收集系统；排液完成后，阀门关闭并恢复罐内真空状态，循环往复，实现连续高效排液。

核心功能与优势

1. 高效气液分离：采用优化结构设计，分离效率≥98%，有效避免滤液倒吸损坏真空泵，保障系统稳定。
2. 自动排液控制：支持定时、定液位双模式，适配自动化生产线，减少人工干预，提升运行效率。
3. 多材质耐腐适配：可根据介质特性（酸碱、含盐、高温等）选择碳钢衬胶、不锈钢或 PP 材质，适用范围广。
4. 安装灵活：提供高位重力排液、低位自动平衡排液等多种形式，适配不同现场安装空间与工艺条件。
5. 低维护成本：结构简洁，故障率低，易损件少，日常维护便捷，降低长期运营成本。

技术参数（参考）

参数项目	指标范围	备注
工作压力	-0.04~0.06MPa	适配常规真空过滤系统
工作温度	≤90℃	可定制高温型
公称直径	DN600~DN1400	按处理量定制
处理能力	按过滤机型号匹配	支持非标定制
连接方式	法兰连接	适配标准管道尺寸
材质	碳钢衬胶 / 304/316L/PP	按需选择

应用场景

• 工业废水处理：工业废水固液分离、滤液收集排放
• 冶金选矿：尾矿干排、矿石脱水工艺
• 化工制药：化工浆料、药液脱水分离
• 电厂脱硫：脱硫石膏脱水、废水处理
• 其他领域：食品、造纸、煤化工等固液分离场景

选型指南

1. 匹配过滤机型号：根据配套真空过滤机的过滤面积、处理量，选择对应规格排液罐。
2. 明确介质特性：确认滤液的酸碱度、温度、粘度、腐蚀性，选定罐体材质。
3. 确认安装条件：根据现场空间高度，选择高位重力排液或低位自动平衡排液形式。
4. 对接工艺需求：确定排液模式（定时 / 定液位）、真空度要求，定制接口尺寸与控制方式。

安装与维护 安装要点

1. 安装前检查罐体外观、阀门、仪表，确保无损坏、泄漏。
2. 水平安装，确保接口密封良好，连接管道无泄漏。
3. 按工艺要求连接真空系统、排液管道、控制线路，调试阀门与监测仪表。

维护规范

1. 定期检查罐体密封件、阀门动作，及时更换易损件。
2. 清理罐内沉积物，保持内部清洁，避免堵塞。
3. 定期校准真空表、液位计，确保数据准确。
4. 长期停机时，排空罐内液体，清洁后封闭接口，避免锈蚀。

服务与定制支持非标定制，
可根据用户工艺参数、现场条件、介质特性，定制罐体规格、材质、排液模式及控制方案，提供从选型、安装到调试的全流程技术支持，保障设备与工艺完美匹配。
